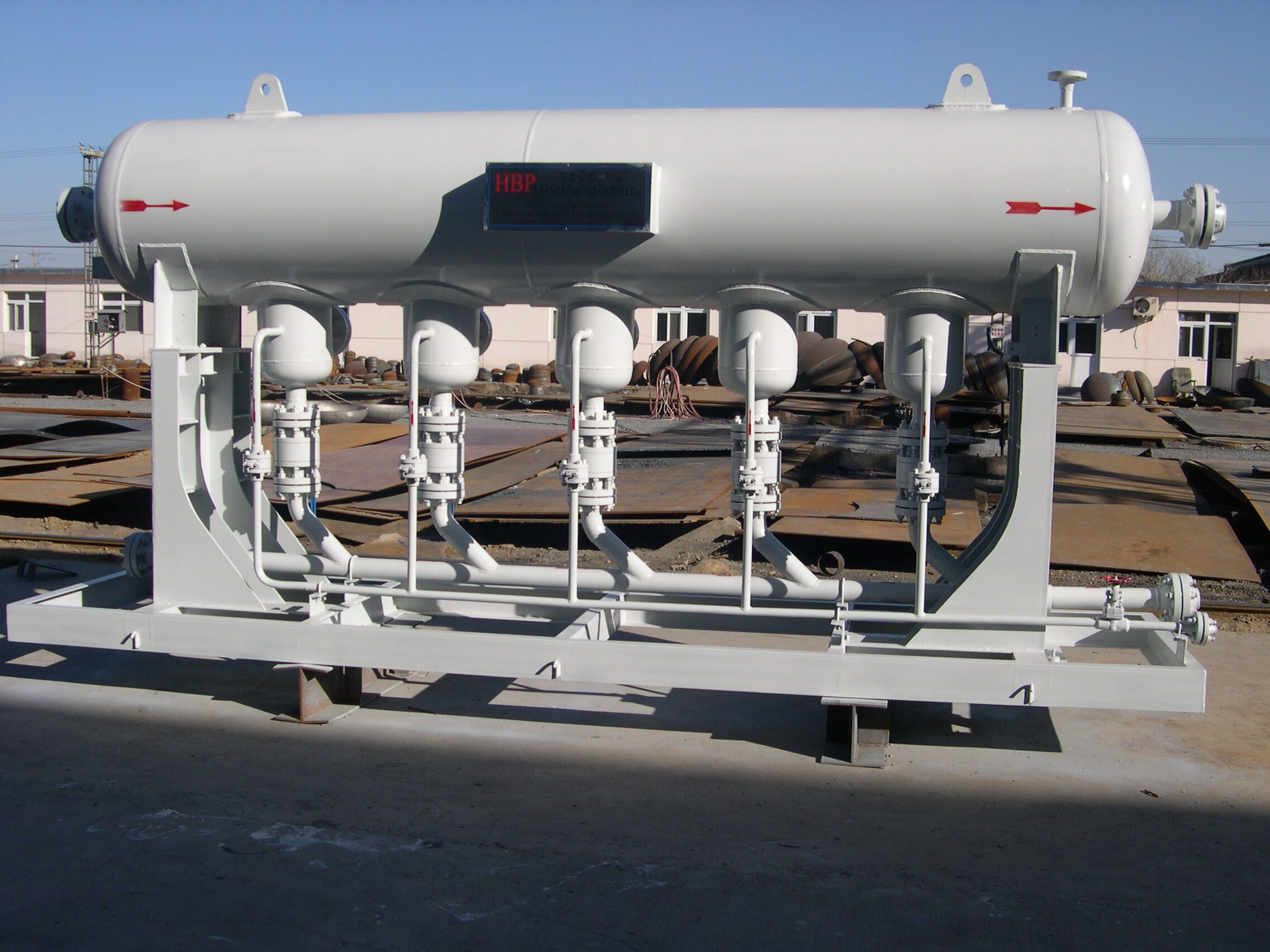

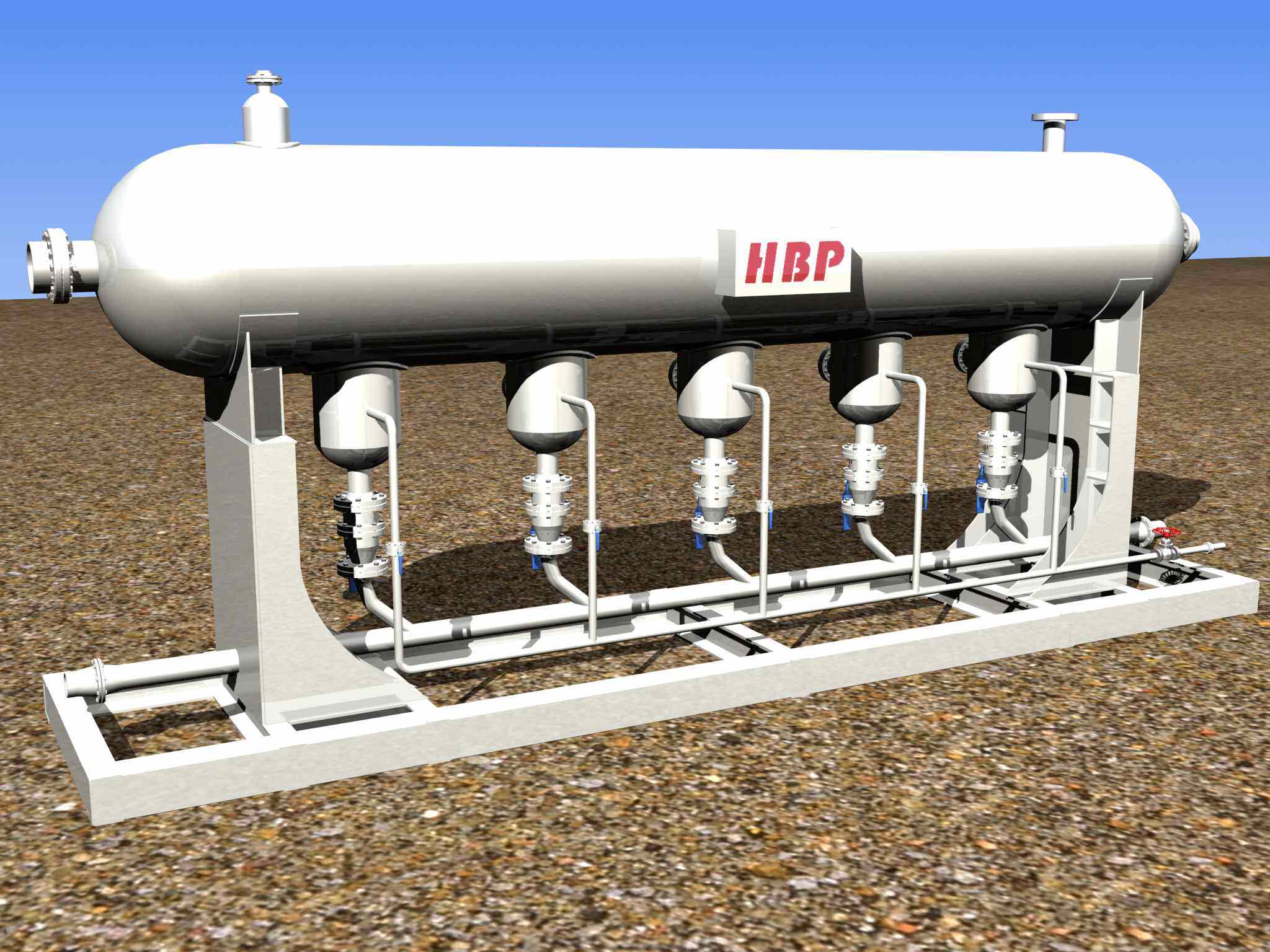

Пескоуловитель типа PGS д
 |
 |
Описание продукции
Пескоуловитель типа PGS для напорных трубопроводов – высокоэффективное оборудование удаления песка, предназначенное для системы сбора и перекачки сырой нефти. По технологическим требованиям данное оборудование может быть установлено на технологических трубопроводах на устьях скважины, замерных пунктах, пункта перекачки нефти и совместных пунктах и предназначено для решения вопросов коррозии трубопроводов, износа машин, насосов и заделки оборудования обезвоживания сырой нефти, вызванных высоким содержанием песка. Укомплектование данного оборудования с устройством промывки песка может осуществлять интеграцию удаления, промывки песка, достичь извлечения сырой нефти, охраны окружающей среды. Данное оборудование представляет идеальную продукцию для укомплектования с технологией сбора и перекачки сырой песчаной нефти.
Данный пескоуловитель трубопроводов тоже может быть предназначен для удаления песка в маленьких проектах водоснабжения и проектах обработки грязной воды, и приспособляется к более большому объему обработки, чем система сбора, перекачки нефти, газов, в системе городского водоснабжения в сырой воде от трубопроводов водоснабжения или больших скважин содержат пески, которые осаждаются в трубопроводах, резервуарах и разных сооружениях и повредят системе. Данное оборудование может быть предназначено для удаления песка и работать вместо пескоотстойника.
Конструктивный принцип:
Данное оборудование состоит из сепаратора песчаной жидкости, пескосбора, жидкоуловителя и контроллера уровня. В сепараторе песчаной жидкости применяются многоступенчатые крыльчатые составные детали, на переднем месте установлены поворотные головки уменьшения сопротивления и диафрагмы распределения жидкости. Песчаная сырая нефть через поворотную головку уменьшения сопротивления входит в пескоуловитель, потом по очереди входит в диафрагмы распределения жидкости и многоступенчатые крыльчатые составные детали. В это время под действием гидродинамики нефтеносный грунт и пески отбрасываются к многоступенчатым крылам и по стенкам крыл попадаю в пескосбор и удаляются из них, природный газ в жидкости собирается жидкоуловителем и контроллером жидкости и удаляется в последующую технологию во избежание влияния газов на эффект удаления песка.
Характеристика работы:
Разница рабочего давления оборудования менее 0,02MPa
Допускается содержание газа в небольшом количестве в поступающей жидкости
Допускается ручное или автоматическое удаление песка в эксплуатационном состоянии оборудования
Показатели и характеристика:
Таблица специфики и свойств устройства удаления песка
|
Тип |
Номинальная производительность (m3/d) |
Макс. производительность (m3/d) |
Габаритные размеры （m） |
Калибры входа и выхода （mm） |
|
PGS400 |
650（912） |
850 |
5.0×0.8×1.8 |
100（150） |
|
PGS500 |
1000（1700） |
1300 |
5.0×1.0×2.0 |
150（150） |
|
PGS600 |
1450（2640） |
1800 |
5.4×1.0×2.6 |
150（200） |
|
PGS700 |
1900（3600） |
2400 |
5.4×1.2×2.6 |
200（200） |
|
PGS800 |
2400（4500） |
3100 |
6.0×1.2×2.6 |
200（300） |
|
PGS1000 |
3600（7930） |
4600 |
6.5×1.4×2.8 |
250（350） |
|
PGS1200 |
3600（7930） |
4600 |
6.5×1.4×2.8 |
250（350） |
|
PGS1400 |
3600（7930） |
4600 |
6.5×1.4×2.8 |
250（350） |
Примечание:
-
Часть в скобках в графах производительности представляет производительность при обработке воды
-
Часть в скобках в графах калибров входа и выхода представляет собой калибры труб при обработке воды
- В графах номинальной производительности указана производительность в случае не содержания газов в поступающей жидкости

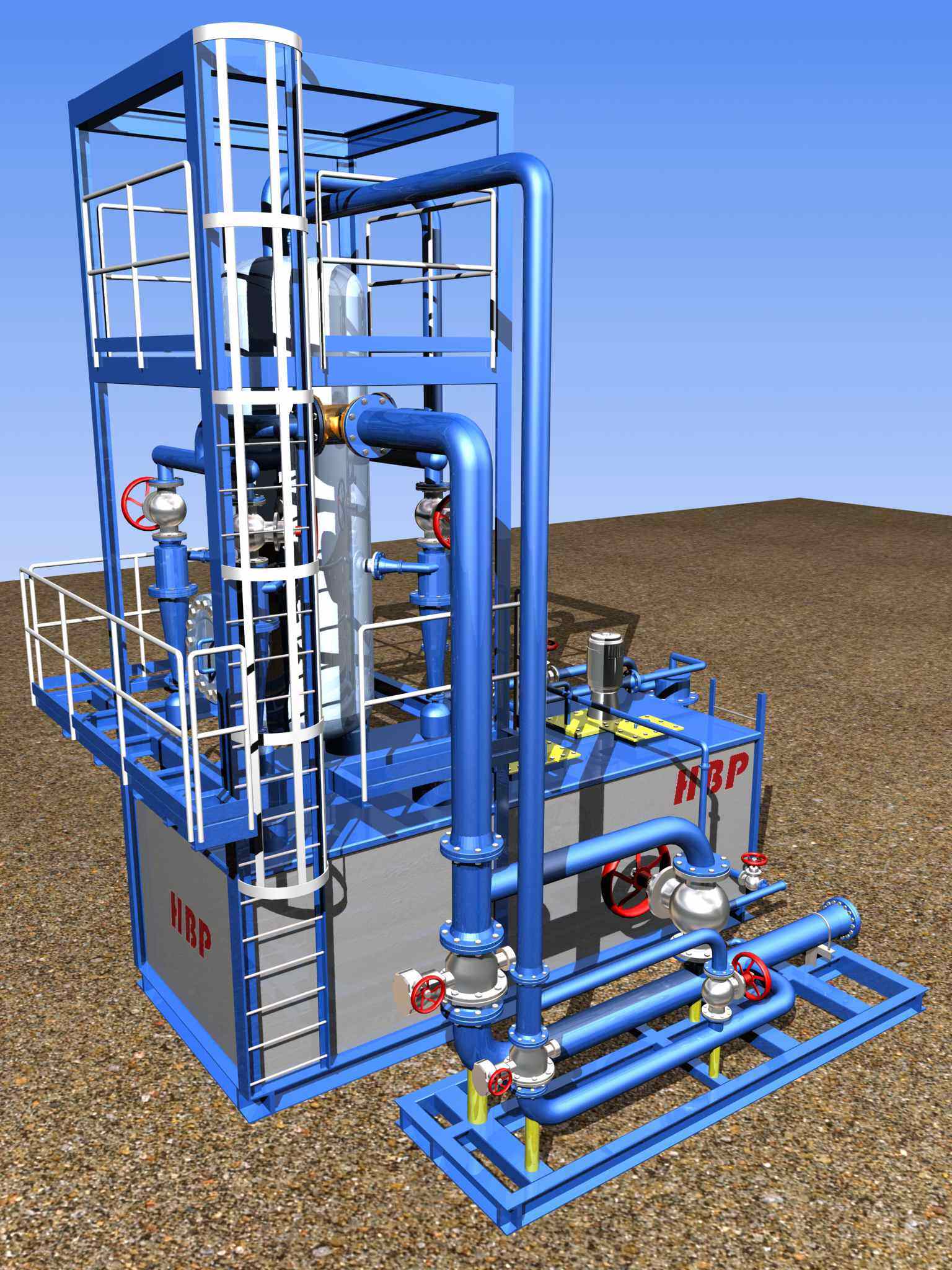

Устройство удаления вихре
 |
 |
Описание продукции
Принцип состава:
-
Состав
Система сепарации газа и жидкости
Система удаления вихрем песка
Система промывки вихрем песка
-
Принцип
С помощью сепаратора газа и жидкости удаление газа из поступающей жидкости
С помощью циклона удаления песка удаление песка из поступающей жидкости
С помощью циклона промывки песка сепарация песка после промывки
Технологические процессы:
Поступающая жидкость прежде всего входит в сепаратор газа и жидкости на сепарацию газа из поступающей жидкости, нефть входит в удаление песка, с помощью разных центробежных сил, вызванных разницей между плотностями жидкости и песчаных частиц гидравлический вихревой пескоуловитель сепарирует песчаные частицы, сепарированные песчаные частицы попадают в резервуар для песка, через насос промывки песка и циклон промывки песка осуществляется промывка и сепарация, жидкость после сепарации входит в трубопровод перекачки нефти.
Характеристика работы:
Осуществляется сепарация газов в поступающей жидкости, удаляется влияние газов на эффективность удаления песка
С помощью насоса промывки песка, циклона и сопел Вентури осуществляется промывка и сепарация сепарированного песка
Показатели и характеристика:
